測量工具：鑄鐵平臺，刀口尺;

　　測量目的：要求所檢驗工件的工作面精度誤差值在正常工作要求之內;

　　測量方法：以鑄鐵平臺為基準面，用刀口尺按光隙法進行測量;

　　光隙法是將刀口尺工作棱邊作為基準線與被測實際線相接觸，也可將被測件放在鑄鐵平臺上，觀察光隙的大小。

　　測量中，光隙較大時，用塞尺測量其值，光隙較小時，通過與標準光隙比較來估讀。觀察光隙時，光線應均勻明亮。一般光隙大于0.5微米時，便可觀察到透射光，大于3微米可看到白光，介于0.5微米—3微米可看到藍光。

　　測量時，應使刀口尺與被測素線緊密接觸，刀口尺要輕輕防置，不得施壓，轉動刀口尺使其相對工件被測線的位置符合 小條件。檢驗凸面時，應使兩端的光隙相等，檢測鞍面時，刀口尺應放在中間位置。

　　注意事項;刀口尺應平移，測量若干條素線時，取其中 的誤差值作為該被測零件的直線度誤差。

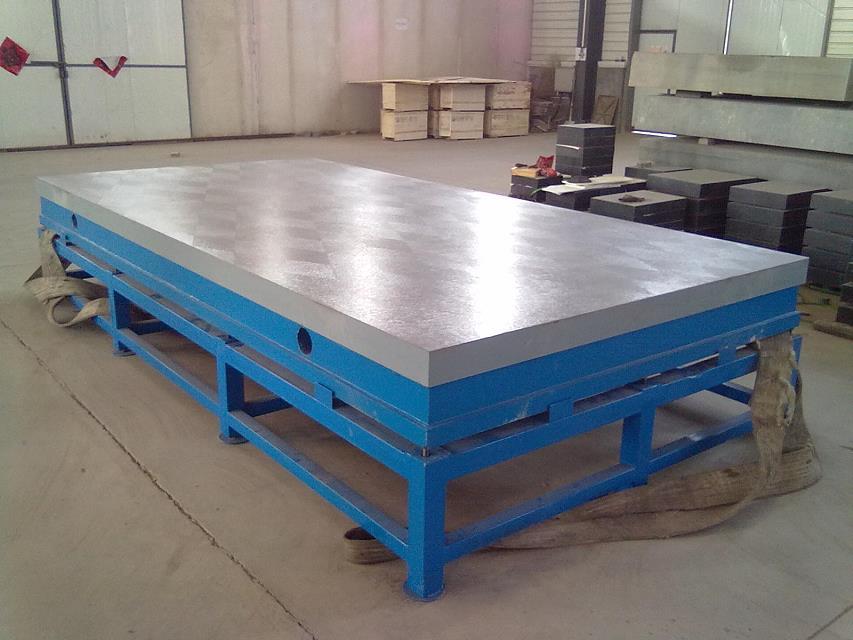

鑄鐵平臺圖片；

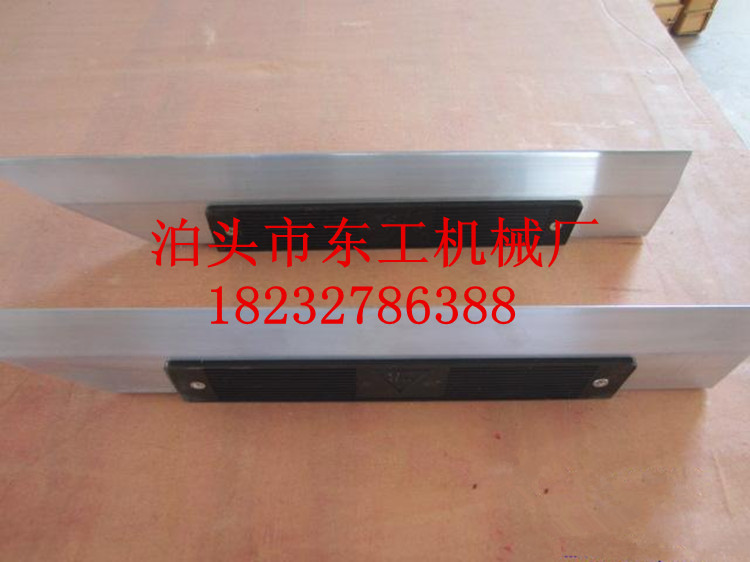

   刀口尺圖片：
